摩耗とは、材料が別の表面をこすった結果として発生する変形です。



摩耗の結果として、生地の強度特性、重量、厚さ、通気性の低下、色の変化、および生地表面の毛玉が観察されます。



生地の耐摩耗性に影響を与える多くのパラメーターがあります。



これらのパラメータは、一般的に繊維の種類と特性、糸の構造、布の構造と言えます。



生地の耐摩耗性を測定するには、さまざまな方法があります。.



その一つが「サンプル破損判定」がテストです。



この試験方法は、ほとんどの場合、Martindale 機器を使用して実行されます。 これは、一定の負荷をかけた円形の試験片、リサージュ パターンです。 （リサージュパターンとは、円から楕円に変化する動きによって形成されるパターンです） テストピースを生地に形成する並進運動で研磨するのは、研磨剤（標準生地）の摩擦です。 試験片が破断する検査範囲で試験片を判定して評価します。 生地の種類によるサンプルの破れは、以下の場合に限り承ります。



1- 織物の XNUMX つの異なる糸の完全な切断、



2-編地で、糸が切れて穴が開くこと



3- パイル生地は徐々にパイルが完全になくなり、



4-不織布の場合、摩耗の結果、少なくとも0,5 mmに等しい直径の穴が形成されます。



使用材料



標準大気条件



マーチンデール摩耗試験機



研磨標準布（縦横140×140mm角）



ウールフェルトソール(140+0.5mm径)



サンプル ホルダー フォーム ベース (直径 38+0,5 mm)



直径140mmと38mmの切削工具



拡大鏡（倍率8倍）



はさみ、



ルーラー、



3 つの試験片 (直径 38 mm)。



サンプル前処理



この実験では、一定の負荷がかかった状態で、リサージュ パターンを作成する並進運動によって、生地が研磨面 (標準生地) で研磨されます。 研磨面 TSE EN ISO

12947-1 規格では、質量が 750 ± 50 g/m2、厚さが 2,5 ± 0,5 mm のウール フェルトを織ったものとして定義されています。 TSE EN ISO 12947-2 規格によると、摩耗試験は、マーチンデール法による生地の摩耗の原理に基づいています。 試験片は、フォームバッキング付きの試験片ホルダーに取り付けられます。 このフォームはポリエーテルウレタンから製造され、その密度は 12947 ± 1 kg/m30 と定義され、厚さは TSE EN ISO 3-3 規格に従って 3 ± 1 mm と定義されています。

サンプル質量が 500 g/m2 を超える場合は、フォーム サポートを必要とせずに試験ファスナーに取り付けます。 この試験では、XNUMX つの摩耗荷重パラメータが定義されています。



a) 795 kPa (7±12 g) の公称圧力、作業着、室内装飾品、寝装品、リネン、および技術用途の生地; または

b) その他のホームテキスタイルファブリックおよびアパレル製品ファブリックには、595 kPa の公称圧力 (7±9 g) が適用されます。



試験片は、サンプルの切断端の長さから少なくとも 100 mm の距離で採取する必要があります。 統計結果を得るには、少なくとも 3 つの試験片を採取する必要があります。 試験片の直径は 38 ± 0,5 mm とする。 研磨布は、少なくとも直径 140 mm、または幅と長さが 140 mm の正方形でなければなりません。 サンプル ホルダーのフォーム ベースは、直径 38 mm である必要があります。 実験を開始する前に、サンプルを標準的な大気条件下で調整する必要があります。 特殊な織物（柔軟な織物、コード織物、パイル織物）の試験片の準備は、同じ規格で詳細に規定されています。



実験手順

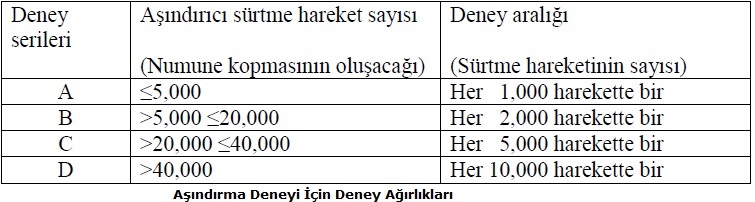

試験片は金型で切断して作成し、面を下にしてファスナーの上に置き、次にフォームベースを置き、ファスナーに圧縮します。 フェルトは、研磨布のフェルトの上にある研磨テーブルに置かれます。 収縮リングを取り付けることで、フェルトと研磨布がしっかりと接続されます。 摩耗試験は、サンプルの破裂が発生する摩擦数に応じて、一定の間隔で実行されます。 テスト間隔は、ISO 12947-2 規格に従って次の表に示されています。





試験片と研磨布を装置に入れ、装置を起動します。

試験間隔で、試験片を装置から取り出し、サンプルに破裂がないかどうかを観察します。 破裂がない場合は、サンプルをデバイスに入れ、次のテスト間隔まで摩擦を発生させます。 擦り動作が50,000回を超える場合は、研磨剤の交換が必要です。
