横編機
  • 横編機

    平手編み機の要素;





    07el





    1- ハウジング セクション:



    コイルやリザーブ(予備)コイルを固定・スムーズに搭載する部品です。



    a-Coilスタンド :



    操作するコイルを置くスタンドです。





    01el

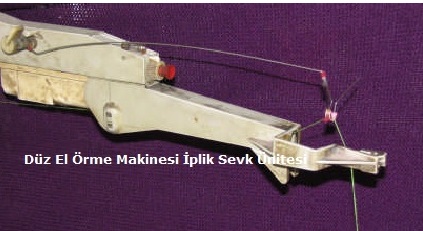

    b-ヤーンデリバリーユニット



    ボビン台から出た糸を絡ませずに導くことができます。





    03el





    c-テンションコントロールスプリング.:



    糸の張力を調整します。



    d ノード ポーラー:



    糸の結び目を編地に入る前に確実にキャッチし、調整機能を備えているので、大きな結び目、つまり規則通りに出ない結び目が編み面を台無しにするのを防ぎます。



    e-テンショナーワイヤー:



    糸の効力や緩みを取り除きます。



    2体の部分:



    それは機械の骨格構造にあります。



    a-機械の骨格(足):



    機械の部品を運ぶ部分です。





    04アエル





    b-ニードルベッド(プレート) :



    機械で操作される針は、針床に配置されます。





    049el





    作業位置:



    針足は針レールから約 1,5 cm の位置にあります. 針頭は針床の上端と同じ高さです. 模式図では縦線で示されています. 各縦線は針を表しています.





    015el





    非稼働位置 :



    針の足元はニードルレールを基準にしています.各点は動かない針を示しています.横編機で使用される針にはさまざまなものがあります.このうちフックエンド(タング)針は、針レールで機能する針です.ニードルベッドと編み物を行います。





    016el





    017el





    c-ニードル :



    編針は、横手編機のプレート上の針溝に配置され、ループの形成およびループを組み合わせることによる編面の形成を提供する編機要素である。





    055el





    018el





    019el





    編み針は3つの主要部分で構成されています。



    1-ニードルヘッド:



    ループを作って糸を形作る部分です。 ニードルヘッドは、可動ニードルタングによって補完されます。 ニードル トングは、細いスピンドルでヘッドに取り付けられています。 新しいループが形成されると、前のループを後ろに取り、ヘッドの移動の結果として針頭に来た糸を、後ろに取ったループに通します。



    2針足:



    針の後端にあるさまざまな形状の突起です。 作られる編み物の特性に応じて、与えられたコマンドに従って針を選択し、基本的な編み物の動きに従って糸が確実に形になるようにするというタスクがあります。 機械の特徴に応じて、さまざまな形状の針が使用されます。



    3針本体:



    針の頭と足の間の部分です。 針の種類により針本体が変わる場合があります。 横手編み機では、針のフット長とステム長の両方を可変にすることができます。 針足に与えられた動きの結果として、針本体はシャトルに向かって移動してループを形成します. 使用されるすべての針は、構造上、敏感で、表面が滑らかで、摩擦や摩耗に強く、破損を遅らせ、柔軟でなければなりません. 針は、圧力と摩擦によりさまざまな力に直面します。 これらの力の影響下で、針が折れたり曲がったりすることがあります。



    針に作用する力:



    1-頭の内鋼の針を押す力(すべり)

    2-アーバーからの糸の垂れ下がり力

    3-糸の摩擦力

    4-編成吸引力

    5-プレートとの摩擦力



    針は特殊鋼を使用。 それらは錆びやすいです。 ただし、針の連続運転と潤滑により、通常は錆びません。 ステンレス製の針もあります。 手編み横編機には、さまざまな針が使われています。 使用される針は、針足の形状や構造に応じて名前が付けられています。



    1-長足針

    2-短足針

    3-蝶足針



    d-ヘッド :



    調整ボタン、袋鋼、のっぺん掛け金などの鋼がついています。







    057el





    作る編み面の特性に合わせて、頭の鋼材を使い分けます。 与えられたコマンドに沿って、ヘッドの動きの結果として、ヘッドの内側の鋼が針に道を譲り、希望する編み面の形成を確実にします。 ヘッドにはレバーがあり、シャトルを持ち上げたり離したりできます。





    053el





    ヘッドにはブラシが2本付いています。 編み物は頭を動かすスピードがとても重要です。 編み目の表面に欠陥が生じないように、速すぎたり遅すぎたりせずに、常に同じ速度で作業する必要があります。



    電子鋼:



    オルş希望の編み面とループの長さに応じて。ş恨みを表す部分ır. ヘッドがプレートと接触する部分にあります。 それらはグループの形でスチールテーブルに取り付けられています。 各部分には個別のタスクがあります。 針は、鋼の間の隙間(針道)に沿って編物を形成します。 İご希望の編み方ıklı明確なı私によるとğあなたの演奏あります馬位の高さğを調整するための鋼.これらの鋼;1-設定鋼:調整された設定に編みのタッチを与えます。

    ヘッドの調整リレーには「0」から「20」までの数字があります。 数字が小さいほどループサイズが小さく(タイト)、数字が大きいほどループが大きく(ルーズ)なります。 使用する機番に合わせて適切な糸を選択し、好みの肌触りに合わせてセッティングします。 設定が緩すぎたり、きつすぎたりすると、ヘッドの圧力で針が損傷して壊れます。 編み面を作成するとき、ヘッドが右から左に移動する場合は常に左の設定になり、ヘッドが左から右に移動する場合は右の設定で織りの設定になります。



    2 バッグ鋼:



    それらは編み物に針を挿入するために使用される鋼です。 使用する針には、ブランドやミシンの特徴によってさまざまな働き方があります。 XNUMX種類の機械ğどのようなラインナップでも、バッグ スティールは XNUMX つのポジションでプレーしますビームr.

    1-Bag 鋼は完全に開いた位置になります。 この場合、マシン上のすべての針が機能します。

    2-Bag スチールは完全に閉じた位置になります。 この場合、マシン上のすべての針が機能しなくなります。 ヘッドは動きますが、針はループを形成しません。





    06うなぎ





    XNUMX 種類 i のマシンğne(長い足とkı右足)使用ılıその場合、バッグ スティールは XNUMX つのポジションでプレーします。ビームr.

    1-袋鋼が完全に開いた位置になると、機械のすべての針が機能します。 (短い足と長い足)

    2-袋を半分に切ると、ミシンに並んでいる足の長い針だけが動きます。 短いつま先の針は機能しません。

    3-バッグが完全に閉じた位置に来ると、



    3-ムーン スティール:



    ヘッドの動きによる編み針の飛び上がりを防ぐのが鋼です。 針が上がりすぎると、ヘッドの動きにより反対側のプレートの針と衝突し、破損の原因となります。 ムーンスチールは、編成中に針が針道から飛び出すのを防ぎます。



    4 ボート スチール:



    寝具のっぺん鋼と袋鋼。 鋼材の腐食を防ぎます。 編んでいる間、針はスチールバッグから出てきて、途中で続きます. その間、針に振動が発生し、編み面に欠陥が発生する可能性があります。 この振動を防ぎ、針がより健康的に機能することを保証するのはボート鋼です. その姿から名付けられました。



    5-のっぺん鋼:



    頭のてっぺんには全部でXNUMX本ののっぺんがあります。 この掛け金からの指令により、ヘッド内鋼のノッペン鋼が作動する。 これらの鋼は相互に接続されています。 のっぺんペグのうちXNUMX本は小さなのっぺんペグです。 小さなのっぺん掛け金が(プレートが何であれ)かみ合うと、ループの半分の列が作成され、ループの半分の列にねじ込まれ、それが保持されます。 このため、編成工程は多くても一列で行う必要があります。 大きなノッペンラッチを作動させると、一方のプレートのループがノッペンされ、同時にもう一方のプレートのループに新しいループが形成されます。 のっぺんとは「ハンガー」のこと。 つまり、頭の動きの結果としてループは形成されず、針の頭のループに糸を投げて待機させます。



    6-ハウジング スチール;



    ヘッド内鋼の隙間をなくすために使用する平たい金属片で、隙間を埋めるために使用するもので、機能はありません。





    023el





    024el





    f-シャトルとシャトルスプリング:



    編み物ıで使用ı最も重要な要素の XNUMX つです。 それは編み物を実現させます。 Kafanı運動 n の結果としてのロープğで、私ğは何ですかğzıに与えられるğループを作るşあなたの希望をかなえるş育てるのを手伝うımcı でしょう. それは頭とともに動き、頭がなければそれだけでは意味がありません。 平杼は、一般的に横編機で使用されます。 シャトルは、内頭鋼に与えられた指令に従って針口に糸を送る要素です。 横編機はシングルシステム機です。.





    054el







    一度に運行できるシャトルは XNUMX つだけです。 だからあなたの頭ın1秒ıどこかに行ってş1 ステッチıラスı 編まれた. シャトルは、プレートに接続されたシャトル レールに取り付けられ、これらのレール上を移動します。 横編機のシャトルレールは、前後にXNUMX本ずつ合計XNUMX本あります。 これにより、シャトルをXNUMX本取り付けることができます。





    09el





    g-ブラシ:



    頭のブラシの役割は、編み物中に針の舌を開いてループの形成を助けることです。 一方、針とプレートの余分な髪の毛やほこりをきれいにします。 横編機にはXNUMX本のブラシがあります。 XNUMX つはフロント プレートのニードル タングを動かし、もう XNUMX つはバック プレートのニードル タングを動かします。 これは、マシン内のシステムの数に比例します。





    026el





    h-シャトル交換;



    シャトルを出し入れする機構です。 見た目がポンプに似ていることからシャトルポンプと呼ばれています。 動く腕をポンプアームといいます。)頭の左側の腕です。 このアームのおかげで、シャトルはいつでも取り出せ、いつでも出発できます。



    i-Jacquard ブレーキング アーム :



    表板と裏板の針がぶつかって折れるのを防ぐ機構です。 作られる編み物の性質に応じて、編み始める前または編み物中に針を反対または斜めの位置に持ってくるために使用されるのはスライドアームです.





    027el





    要するに、バックプレートはフロントプレートに対して移動し、異なる編み面が形成されます。 すなわち、背板の移動によって編地面に異なるループが形成される。 ジャカードXNUMXkıリギングメカニズムı ループを保存ırı編み物表面のプレート登録ı正常ı パターンが呼び出されます. バックプレートは、各マシンに独自のジャガードブレークメカニズムの回転数があるため、XNUMXつずつしか移動できません。 マシンの薄さは、ターン数を決定する要因です。 各マシンにはジャカード ギアがあり、それ自体でスライドできます。 ギアレバーを使って回転させることで移動します。 ギアの数によってシフトの数が決まります。



    平手編機の補助要素;



    1-くしとくしワイヤー:



    それらは、編成プロセスを開始し、編成領域でループを失うために使用される補助要素です。 最初の編成中に形成され、コームワイヤーで固定された弓のXNUMXつのプレートの間に配置されたコームのおかげで; 弓をループ状にすること、つまりループを形成すること。şあなたの希望を助けますımcı でしょう. コーム数ıdır. 機番ıによるとğişir。 くしın遺伝子şliğ私もチェş彼は犬です. 編む幅に合わせてコームを選びます。 コームはまた、編み始めの滑らかさを保証します。





    051el





    編み工程の補助要素の一つです。 スタンドアロン機能はありません。 それは櫛と一緒にその機能を果たします。 編み始めはコームに通し、ループを引き下げます。 細くて長いです。 コームの幅に合わせて調整できます。 等間隔に穴が開いているので重りを取り付けられます。



    2-転写針 :



    私を編むş世界のループの場所ğiş悲鳴を上げる、ş強引なパターンを作るıLMAını sağ編む前に使うı機番ı適切な転送ğ何を選ぶべきか. 転写針は XNUMX つのパーツで構成されています。 一つは当方が持つ鉄製の移し針の部分で、もう一つはこの部分の先端に付いている丸みを帯びた部分です。



    私を転送しますğ







    029el





    1回の乗り換えğ何、

    2回の乗り換えğ

    6ピントランスファーニードル添付ファイルの名前を取得ır.



    一度に何針目移し替えますか?ı必要に応じて、適切な転送ğ選ばれるもの



    İ両側ı 私を転送しますğ何:



    ループを前ベッドから後ベッドまたはサイドに移し替えたり、ミシンでカットしてステッチを仕上げたり接合したりするために使用されます。



    İクレイトランスファーiğ何:



    XNUMX 針を同時に減らしたり移し替えたりするときに使用します。 もう一方の端にはかぎ針が付いています。



    トリプルトランスファーiğ何:



    XNUMX針を同時に減らして目移しする場合に使用します。



    他のılı 私を転送しますğ何:



    XNUMX針を同時に減らして目移しする場合に使用します。



    3ウェイト :



    編み工程の補助要素の一つです。 それはXNUMXつの部分で構成されています。 XNUMX つ目は、おもりが置かれる長い鉄の棒です。 もうXNUMXつは、その上に置かれた鉄の重りです。 編み場ş長いıcıで使用ıくしとワイヤーıldı冬の後, fiedがnサブkısmıの穴に差し込むılır. おもりを取り付けるときは、コームのバランスがとれるように取り付けてください。 そうでなければ、魅力は等しくありません。 これにより、針にループ パイルが発生します。 重量が多すぎると、編みに破れや裂けが発生します。 少ないと編み面が思い通りにならない。





    030el





    工具および平手編み機で使用される工具;



    1-パラフィン:



    石油の分別蒸留時に得られる白い固体です。 キャンドル作りに使用しています。 キャンドルなどの仕上げ剤としても使用されます。 編み工程をよりスムーズに、快適に、そして効率的に行うためには、湿らせたり、ワックスをかけたり、エマルジョンを含浸させたりして、滑りやすくする必要があります. これらのプロセスの結果、糸が自由に動くようになり、摩擦力が減少し、糸切れの可能性が最小限に抑えられます。 浸透は、パラフィンの硬さを決定します。 硬度15~25のパラフィンが実用化されています。 小さい数字はハード パラフィンを表します。 室温が 30°C を超える場合は、ハード パラフィンを使用する必要があります。 使用するパラフィンは、後の工程で生地から簡単に取り除けるタイプのものを使用してください。





    031el





    2-機械油:



    これは、スライドと針の動きを容易にするために使用される一種の石油誘導体です。 ベアリングとスライドを清掃してほこりを取り除いた後、ブラシを使用して潤滑します。 ブラシにオイルを1〜2滴垂らすだけで十分です。 余分な油は製品にシミの原因となる場合があります。 機械の特性に合わせて製造されたオイルを使用することをお勧めします。



    3-クリーニングブラシ:



    機械の洗浄に使用しています。 機械の潤滑や余分なほこりや髪の毛の除去に使用されます。 ミシンの使用後にベッドやスライドにたまった糸くずやホコリを掃除するために使用します。 それは柔らかく、剛毛は機械の最も敏感な部分に浸透できる必要があります.



    4 舌フック (かぎ針):



    かぎ針(タングニードル)とは、数列抜けた輪を引っ掛けて編む道具です。 暴走ループはダムフックの形をしており、逃したループをキャッチして編むために使用されます.





    032el





    5-ミュートフック (迷い針):



    一方の端は湾曲して尖っており、もう一方の端には移し針が取り付けられており、オレンジ針とも呼ばれます。 多機能です。 湾曲した端は、機械の編み物からループを取り出し、針に戻すために使用されます.





    033el





    6針選択コーム:



    編み始める前に、編みたい編み物の特徴に合わせて針を選ぶのに使います。 櫛のような形をしていることから名付けられました。 針の選択が容易になります。 他の機能はありません。



    035うなぎ
